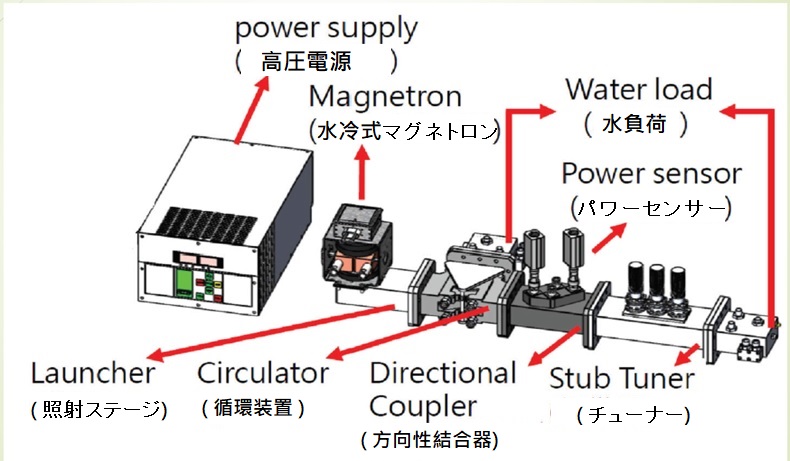

システム構造：システム構成3D図
.jpg)
電気仕様(Electrical specification)
|
Input voltage range |
300Vac to 460Vac*3P |
|
入力電圧 |
|
|
Normal voltage range |
340Vac to 456Vac*3P |
|
定格電圧 |
|
|
Frequency range |
47Hz~63Hz |
|
周波数範囲 |
|
|
Max Input AC Current |
6 A max. at full load condition |
|
最大入力電流 |
|
|
Leakage Current |
Less Than 0.5mA, |
|
リーク電流 |
@ 380Vac input |
|
Normal Max. Input Power |
M1: 4200W |
|
M3: 2800W |
|
|
定格最大仕事率（380VAC） |
M6: 2300W |
|
Regulation Output Power Range |
M1: 360-4200W |
|
M3: 360-2800W |
|
| 出力電圧変動 |
M6: 360-2300W |
|
Max. endure input voltage |
460Vac |
|
最大入力電圧 |
( 電源を壊さない場合) |
- 出力特性(Output Electrical Characteristics)
|
Rated Output Anode HV |
M1: 4500-5000V (DC) |
|
M3: 3200-3700V (DC) |
|
|
定格陽極高圧 |
M6: 3900-4600V(DC) |
|
Output Anode HV Ripple(Peak-peak) |
≤6% |
|
出力陽極リップル（ピーク） |
|
|
Rated Anode Output Current |
M1: 900mA |
|
M3: 750mA |
|
|
定格陽極出力電流 |
M6: 480mA |
|
Rated Filament Voltage |
M1: 2.5-5.0V（REF） |
|
M3: 3.0-5.2V（REF） |
|
|
定格フィラメント電圧 |
M6: 3.5-5.0V（REF） |
|
Rated Filament Current |
M1: 10-23A（REF） |
|
M3: 10-22A（REF） |
|
| 定格フィラメント電流 |
M6: 10-16A（REF） |
